Diagrama de canvi d'oli del retardador Voith
Apr 01, 2007
Tots els retardadors Voith primer han de desenroscar l'endoll de farciment d'oli en drenar l'oli. En aquest moment, el port de farciment d'oli actua com un forat de ventilació, que pot drenar ràpidament l'oli residual. Després de drenar l'oli, estrenyeu el tap de drenatge d'oli. Afegiu lentament una quantitat adequada d'oli del motor al port de farciment de combustible i estrenyeu l'endoll de farciment de combustible. Si accidentalment afegiu massa oli, només podeu repetir l'acció de drenatge d'oli i reomplir (excepte 133-2).

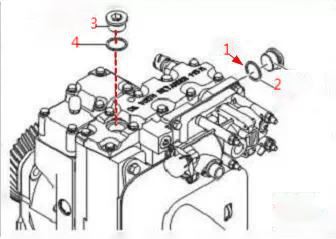

115CT:
1. Tap de rosca d'oliat
2. Coixinet de coure
3. Coixinet de coure
4. Tap de cargol de drenatge d'oli
5.O-anell
Eines necessàries: tap de cargol d'oli - clau hexagonal de 17 mm; tap de cargol de drenatge d'oli - presa hexagonal de 21mm
Volum de repostatge: 6,4 litres per al canvi d'oli de manteniment; 6,8 litres si se substitueix el radiador
115CN:
1.Coixinet de coure
2. Tap de rosca d'oliat
3. Tap de cargol d'oliat
4.Coixinet de coure

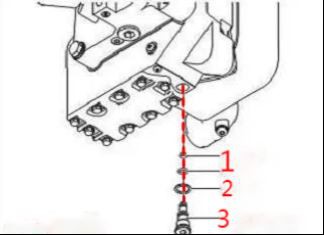

1. Anell O
2. Coixinet de coure
3. Tap de cargol de drenatge d'oli
1.Coixinet de coure
2. tap de cargol de vàlvula de control de pressió
Eines necessàries: tap de cargol d'oli - clau hexagonal de 17 mm; tap de cargol drenant d'oli - Clau hexagonal de 10 mm
L'endoll de la vàlvula de control de pressió també s'ha de desenroscar, hi ha una petita quantitat d'oli a l'interior
Volum de repostatge: 5,9 litres per al canvi d'oli de manteniment; 6,6 litres si se substitueix el radiador
133-2：
1. Tap de cargol d'oliat
2.Coixinet de coure
3. Bastonet d'oli
4.Coixinet de coure
Tap de cargol de nivell d'oli 5.
6. Tap de cargol de drenatge d'aigua
Tap de cargol de drenatge 7.Oil
8.Coixinet de coure
9.Coixinet de coure
10.Tap de cargol de drenatge d'oli i aigua
Eines necessàries: tap de cargol d'oli i tap de cargol de drenatge d'oli-22mm endoll hexagonal exterior; tap de cargol dipstick-12mm clau hexagonal interior
Capacitat d'oli: 6 litres per al manteniment i el canvi d'oli; si se substitueix el radiador, 7,5-9 litres segons la mida del radiador
Nota: L'endoll de cargol de descàrrega d'oli-aigua s'ha de desmuntar i inspeccionar quan es descarrega l'oli. S'abocaran aigües residuals i oli residual; si accidentalment afegiu més oli quan reposteu combustible, podeu desenroscar l'endoll de cargol de nivell d'oli per alliberar l'excés d'oli.

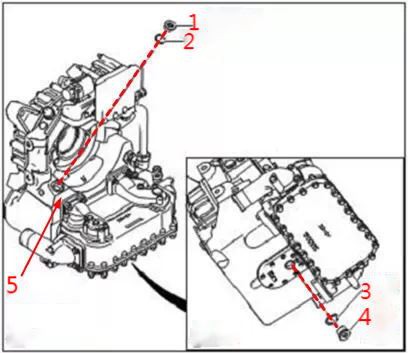

120-E:
1. Tap de rosca d'oliat
2. Coixinet de coure
3. Coixinet de coure
4. Tap de cargol de drenatge
5. Placa identificativa
Eines necessàries: tap de cargol d'oli-17mm clau d'allen; tap de cargol de drenatge-10mm clau allen
Capacitat d'oli: manteniment i canvi d'oli 4 litres; si se substitueix el radiador, 5,3 litres
123+：
1. Tap de cargol d'oliat
2.Coixinet de coure
3.Coixinet de coure
4. Tap de cargol de drenatge d'oli
5.Coixinet de coure
6. Tap de cargol de drenatge d'oli
7.Coixinet de coure
Tap de cargol de drenatge 8.Oil

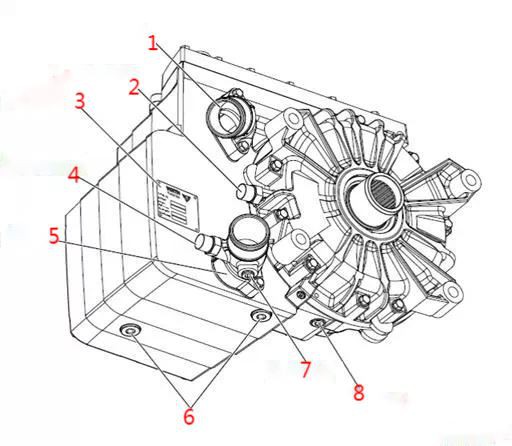

1.Entrada d'aigua
Sensor de temperatura 2.Oil
3.placa identificativa
Sensor de temperatura de l'aigua 4.
5. Presa de corrent
6. Forrellat de desguàs d'oli
7.Forrellat de desguàs d'aigua
Tap de cargol de drenatge 8.Oil
Eines necessàries: tap de cargol d'oli - clau hexagonal de 17 mm; tap de cargol d'oli - Clau hexagonal de 12 mm i 6 mm
Quan dreneu l'oli, heu de desenroscar els 3 taps de drenatge d'oli per drenar l'oli.
Quantitat d'oli: 6 litres per al canvi d'oli de manteniment; 6,5 litres si se substitueix el radiador
115E:
1. Tap de rosca d'oliat
2.Vàlvula proporcional
3.Retarder habitatge
4.placa identificativa
Sensor de temperatura de l'aigua 5.
6. Presa de corrent
7. Radiador
8.Entrada d'aigua
Sensor de pressió 1.
Sensor de temperatura 2.Oil
3. Tap de cargol de drenatge d'oli
Tap de cargol de drenatge 4.Oil (2pcs)
Eines necessàries: tap de cargol d'oli - clau hexagonal de 17 mm; tap de cargol drenant d'oli - Clau hexagonal de 12 mm
Quan dreneu l'oli, heu de desenroscar els 3 taps de drenatge d'oli per drenar l'oli.
quantitat d'oli: 6,7-7 litres depenent del tipus de radiador, canvi d'oli de manteniment; 7,2-7,5 litres si se substitueix el radiador.
